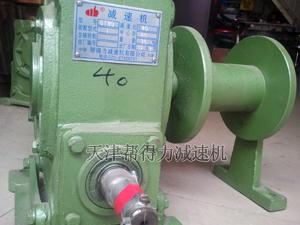

滚筒
减速机可在温度-20度~40度,并且可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所。具有结构紧凑,体积小、重量轻,密封性好,安装方便,维修简单等优点。广泛应用于矿山、冶金、化工、煤炭、建材、电力、轻工、粮食及交通运输等部门。
关于滚筒型式代号的几点说明:
(1) 电机安装形式及冷却方式: 电机内置时一般标注电机冷却方式:油冷式(Y).油浸式(J) 电机外置时标注电机安装形式: 卧式电机直列型(WⅠ)、立式电机直联型(WⅡ)、卧式电机垂直型(WⅢ)
(2) 传动形式代号: 定轴齿轮传动(D)(硬齿面定轴齿轮加A)、摆线针轮传动(Z)。(15kW向下功率标注B)、行星齿轮传动(X)
(3) 特殊性能代号: 通用型(T可不标注)、逆止型(N),移动型(Y1)、防爆型(B).防腐型(F)等; 外装滚筒还可下标:弹性柱销联轴器型(G)。液力偶合器型(Y)、液压推杆制动型(Z)
(4) 当滚筒需要倾斜安装,即支座底平面与地面或水平面成一角度时,须在电机安装形式或冷却方式代号后下标一倾角数值,并在数值前加“左”或“右”(确定的方 法;内置式从出线端看.外置式从电机尾端看.滚筒体左倾的为“左”,右倾的为“右”)。
