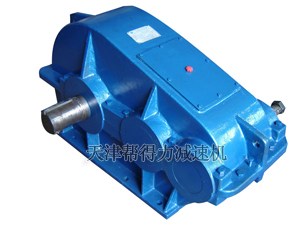

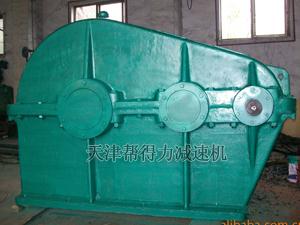

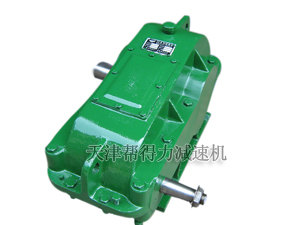

ZQ、ZQA、ZQH系列圆柱
齿轮减速机是我公司专业生产的最新产品,应用广泛,多年来,我一直用先进的设备,先进的技术,具有雄厚的技术力量及完善的检测手段技术质量水平居同行业领先地位。产品广销全国各地,深受用户好评。
一、型式:
ZQ型减速器共有九种装配型式,输入轴为圆锥型式有圆柱型轴伸(Z型)、齿轮型轴伸(CA型)以及欧式(十字滑块)联轴器型轴伸(F型)。
2、主要技术参数:
ZQ型减速器中心距:减速器总中心距a2503504005006507508501000高速级a1100150150200250300350400低速级a2150200250300400450500600
ZQ型减速器传动比:传动比代号123456789公称传动比504031.525201612.5108实际传动比48.5740.1731.5023.3420.4915.7512.6410.358.23
二、ZQH型减速器:
1、ZQH型减速器是在ZQ型减速器的基础上把渐开线圆柱齿轮换成单圆弧圆柱齿轮,除齿轮参数有所变外,其余与ZQ型减速器相同。
2、主要技术参数:
1)中心距 ZQH型减速器中心距同ZQ型减速器相同。
2)传动比 ZQH型减速器的传动比。传动比代号123456789公称传动比504031.525201612.5108实际传动比51.7139.2330.7524.4219.9916.4612.5310.308.21
三、ZQA型减速器:
1、ZQA型减速器是在ZQ型减速器的基础上改进设计的,为提高齿轮承载能力,又便于替代ZQ型减速器, 在外形、轴端和安装尺寸不变的情况下,改变齿轮齿轴材质,齿轴为42CrMo,大齿轮为35CrMo。调质硬度齿轮轴为291~323HB,大齿轮为255~286HB。
2、传动比:
ZQA型减速器的实际传动比is=25.02与ZQ型减速器is=23.34不同之外其余相同。
3、外形、轴端和安装尺寸:
ZQA型减速器的外形、轴端和安装尺寸与ZQ型减速器相同。传动比代号123456789公称传动比
