摆线针轮减速机-双极摆线针轮减速机

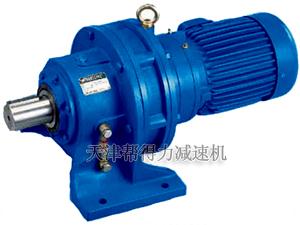

双级8000系列摆线针轮减速机

双级8000系列摆线针轮减速机是一种应用行星式传动原理,该系列的大功率减速机采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。(安装尺寸及扭矩参数请到“参数下载”栏查阅)
产地:中国>天津
供应商:天津帮得力减速机有限公司
电话:022-27426731 传真:022-27426751

双级8000系列摆线针轮减速机详细介绍

双级8000系列摆线针轮减速机是我公司生产的一种应用行星式传动原理,采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。
组成:
在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成h机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。
原理:
当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助w输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
特点
1、摆线针轮减速机特点:
〇高速比和高效率单级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。
〇结构紧凑体积小由于采用了行星传动原理,输入轴输出轴在同一轴心线上,使其机型获得尽可能小的尺寸。
〇运转平稳噪声低摆线针齿啮合齿数较多,重叠系数大以及具有机件平衡的机理,使振动和嗓声限制在最小程度。
〇使用可靠、寿命长因主要零件采用高碳铬钢材料,经淬火处理(hrc58~62)获得高强度,并且,部分传动接触采用了滚动摩擦,所以经久耐用寿命长。
性能:
〇设计合理,维修方便,容易分解安装,最少零件个数以及简单的润滑,使摆线针轮减速机深采用户的信赖。
2.摆线针轮减速机的型号:
1)b系列摆线针轮减速机bw脚板式卧装双轴摆线针轮减速机bl法兰式立装双轴摆线针轮速机bwy脚板卧装专用电动机直联型摆线针轮减速机bly法兰式立装专用电动机直联型摆线针轮减速机bwd脚板式卧装普通电动机直联型摆线针轮减速机bld法兰式立装普通电动机直联型摆线针轮减速机
2)x系列摆线针轮减速机xw脚板式卧装双轴摆线针轮减速机
种类:
xl法兰式立装双轴摆线针轮减速机xwd脚板式卧装普通电动机直联型摆线针轮减速机xld法兰式立装普通电动机直联型摆线针轮减速机xwd脚板式卧装普通电动机直联型摆线针轮减速机xly法兰式立装专用电动机直联型摆线针轮减速机
3)8000系列行星摆线针轮减速机8000系列xw、xwd型摆线针轮减速机8000系列xl、xld型摆线针轮减速机8000系列xwe、xwed型摆线针轮减速机8000系列xle、xled型摆线针轮减速机
