蜗轮蜗杆减速机-轴装式蜗杆减速机

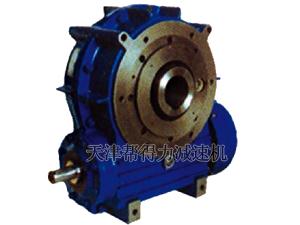

SCW系列轴装式蜗轮蜗杆减速机

SCW系列轴装式蜗轮蜗杆减速机(JB/T6387-1992)直接套装在工作机主轴上,包括 SCWU ,SCWS,SCWO 三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动。
产地:中国>天津
供应商:天津帮得力减速机有限公司
电话:022-27426731 传真:022-27426751

SCW系列轴装式蜗轮蜗杆减速机详细介绍

SCW 型轴装式圆弧圆柱蜗杆减速器是我公司按照国际标准,用先进设备和先进技术生产的,我们将以一流的员工队伍,雄厚的技术力量,精良的制造设备,完善的服务体系。为您提供更加优质的产品,满意的服务。
SCW 型轴装式圆弧圆柱蜗杆减速器(JB/T6387-1992)直接套装在工作机主轴上,包括SCWU ,SCWS,SCWO三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动。
工作条件:减速器蜗杆轴转速不超过 1500 r/min;工作环境温度为-40~40 ℃,当工作环境温度低于0 ℃时,启动前润滑油必须加热到0 ℃以上;减速器可正、反向运转。
型号与标记
1、型号
(1)SCWU 型—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器;
(2)SCWS 型—蜗杆在蜗轮之侧的轴装式圆弧圆柱蜗杆减速器;
(3)SCWO 型—蜗杆在蜗轮之上的轴装式圆弧圆柱蜗杆减速器。

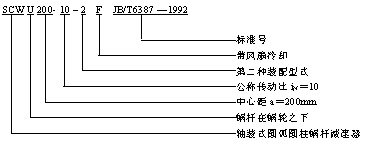

2、标记

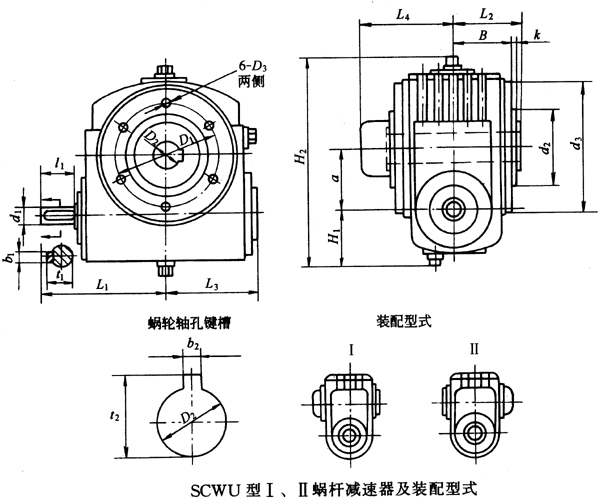

SCW型减速器I、II装配型式主要尺寸/mm
型号\尺寸
a
d3
i<16
i≥16
D2(H7)
d1(j6)
l1
b1
t1
L1
d1(j6)
l1
b1
t1
L1
SCWU63
63
150
19
28
6
21.5
128
19
28
6
21.5
128
30
SCWU80
80
175
24
36
8
27
151
24
36
8
27
151
40
SCWU100
100
218
28
42
8
31
182
24
36
8
27
176
50
型号\尺寸
b2
t2
L2
L3
L4
H1
H2
D1
D3
B
d2(h8)
k
m/kg(不包括油)
SCWU63
8
33.3
70
97
95
60
220
102
M8×16
63
80
3
17
SCWU80
12
43.3
75
110
106
66
267
125
M8×16
69
100
3
24
SCWU100
14
53.8
86
130
140
85
325
150
M10×20
80
120
3
41
